Viktige egenskaper
- For ControlLogix-redundans: Brukes i redundante ControlLogix-systemer der oppetid og kontrollsystemets tilgjengelighet er kritisk.

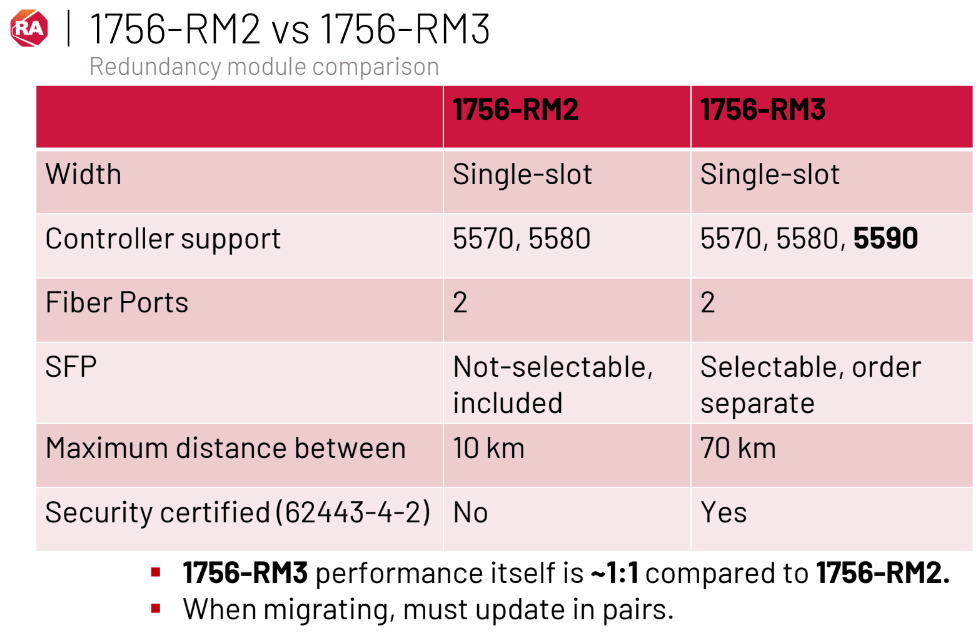

- Erstatter 1756-RM2: 1756-RM3 er aktuell ved nye redundanssystemer og ved migrering fra eksisterende 1756-RM2-installasjoner.
- Ytelse som 1756-RM2: Redundansytelsen er 1:1 sammenlignet med 1756-RM2. Oppnå 2:1 ved å ytterligere koble CPUenes ethernetporter sammen.
- Støtte for flere kontrollerfamilier: Støtter 5570-, 5580- og 5590-baserte systemer.
- Utskiftbare SFP-moduler: SFP velges etter avstand og fibertype, i stedet for å være fast valgt i modulen.
- Opptil 70 km fiberavstand: Med riktig SFP kan avstanden mellom redundante chassis økes betydelig sammenlignet med 1756-RM2.
- Forbedret diagnostikk: Bedre feilkoder, mer detaljert hendelseslogg og støtte for microSD-kort for feilsamling.
- Konfigurasjon via RMCT: 1756-RM3 konfigureres via FactoryTalk® Linx RMCT.
Fleksibel SFP-løsning
1756-RM3 leveres uten forhåndsmontert SFP. Det gjør det mulig å velge SFP-modul etter aktuell installasjon, fibertype og ønsket avstand. Dette er nyttig både ved nye anlegg og ved modernisering av eksisterende redundansløsninger.
Støttede SFP-er omfatter blant annet multimode- og singlemode-varianter for avstander fra 550 meter og opp til 70 km, avhengig av valgt SFP og fiberinfrastruktur.
Migrering fra 1756-RM2
Ved migrering fra 1756-RM2 må redundansmodulene byttes parvis. En 1756-RM3 kan ikke pares direkte med en 1756-RM2. I eksisterende systemer kan det også være behov for Redundancy System Update (RSU) for å oppgradere til støttet systemnivå.
For systemer som skal erstatte 1756-RM2 med tilsvarende krav, kan 1756-RM3-2SFP være et aktuelt valg. Denne varianten leveres med to 1783-SFP1GLX SFP-moduler i esken, men SFP-ene er ikke forhåndsmontert i modulen.
Varianter
- 1756-RM3: Redundansmodul uten SFPer
- 1756-RM3-2SFP: Prisgunstig bundle med to 1783-SFP1GLX SFP-moduler inkludert. (10km SM LX)
- 1756-RM3XT: XT-variant for utvidet temperaturområde og bedre korrosjonsbestandighet.
Viktig å avklare før bestilling
- Hvilken kontrollerfamilie og firmwareversjon systemet bruker
- Om eksisterende system skal migreres fra 1756-RM2
- Hvilken fibertype som er installert: singlemode eller multimode
- Avstand mellom redundante chassis
- Om systemet har krav knyttet til sikkerhetssertifisering eller Logix SIS
Triple-S kan hjelpe med valg av riktig 1756-RM3-variant, kontroll av kompatibilitet, valg av SFP-moduler og planlegging av migrering fra eksisterende ControlLogix-redundanssystemer.
