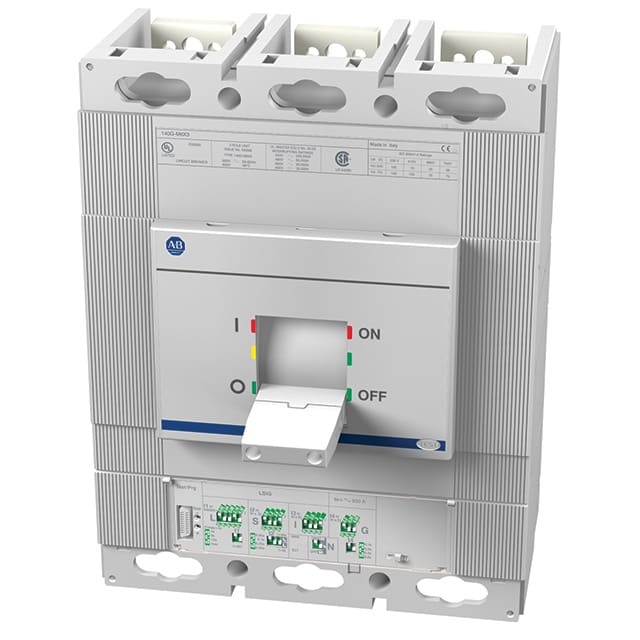

Effektbr. 320-800 str M 3-pol Icu=50KA 400V just.term./magn

Produktnummer: 140G-M5I3-D80

Produktstatus:

Listepris:

Rabatt:

inkl. mva.

140G - Molded Case Circuit Breaker, M frame, 50 kA, LSIG (electronic), 3 Poles, Rated Current 800 A (80% Rated)

Molded Case Ckt-BKR, 800A M Frame, ElecLSIG -Lg&ShTm, HghInst, GFlt, 3 Poles, 800A, 80 Percent MCCB, No Bus Bar Mounting, NONE, None, NONE, None

Egenskaper for produkt/familie

Offers a wide range of operating mechanisms to fit a variety of panel configurations
Offers a wide range of accessories for global availability
Provides greater customization in trip units
Approved for global application: UL, CSA, CCC, and IEC performance interrupting/breaking capacity

Spesifikasjoner
Bulletin Number	140G - Molded Case Circuit Breaker
Frame/Rating	M Frame (800 A)
Interrupting Rating, 50/60 Hz, 240V (kA)	100
Interrupting Rating, 50/60 Hz, 480V (kA)	50
Interrupting Rating, 50/60 Hz, 600V (kA)	25
Breaking Capacity, 50/60 Hz, 220V (kA)	85
Breaking Capacity, 50/60 Hz, 415V (kA)	50
Breaking Capacity, 50/60 Hz, 690V (kA)	22
Interrupting Rating, 50/60 Hz, 600V DC (kA)	20
Device Type	140G - Molded Case Circuit Breaker
Number of Poles	3 Poles
Frame Size	M frame
Rated Current(A)	800 A
Protection	LSIG (electronic)
Current Range	80% Rated
Assembly	Factory Assembled

Datablad
	Spec Sheet Filnavn: 140g-sg001_-en-p.pdf Filtype: application/pdf	Last ned

Nedlastinger
	3-Dimensional STEP model (STP) Filnavn: en-US Filtype: application/x-zip-compressed	Last ned
	Photo Filnavn: en-US Filtype: image/png	Last ned
	2-Dimensional Drawing (PDF) Filnavn: en-US Filtype: application/pdf	Last ned
	2-Dimensional Drawing (DWG/DXF) Filnavn: en-US Filtype: image/vnd.dxf	Last ned
	Link to Literature Library for Selectivity Guide Filnavn: en-US Filtype: application/pdf	Last ned
	Link to Literature Library for Installation Instructions Filnavn: en-US Filtype: application/pdf	Last ned
	Link to Literature Library for Tech Data Filnavn: en-US Filtype: application/pdf	Last ned
